聚酯T100型预聚体

产品特点：
流动性好，使用方便，脱模快，成品率高，成型后制品耐磨、耐油、吸振、耐溶剂、机械强度高、抗拉伸、抗撕裂。

用途：

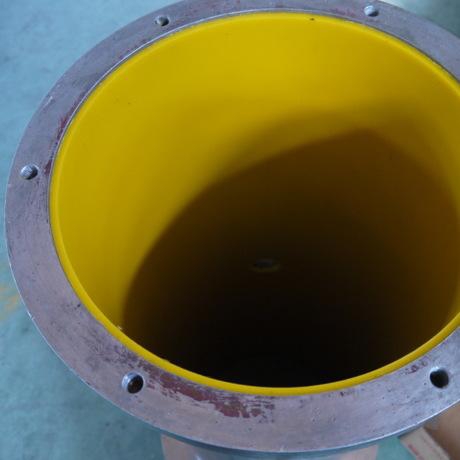

矿用筛板、矿用托辊、胶辊、刮刀、滚筒包胶、工业脚轮及其他杂件。

聚酯T100型预聚体

型号	1022	1026	1030	1036	1042	1050	1055	1060
NCO含量%	2.2±0.2	2.6±0.2	3.0±0.2	3.6±0.2	4.2±0.2	5.0±0.2	5.5±0.2	6.0±0.2
20℃物态	白色固体	白色固体	白色固体	白色固体	白色固体	白色固体	白色固体	白色固体
固化剂	MOCA	MOCA	MOCA	MOCA	MOCA	MOCA	MOCA	MOCA
100g预聚体固化剂用量（g）	6.5	7.7	8.8	10.6	12.4	14.8	16.2	17.7
预聚体/固化剂混合温度（℃）	85/120	85/120	85/120	80/120	80/120	80/120	75/120	75/120
85℃粘度（mpa·s）	3000	2600	2000	1600	1300	1100	1000	900
凝胶时间（min）	15-20	14-18	12-16	10-15	8-13	6-10	5-9	4-8
后硫化时间（100℃/h）	16	16	16	16	16	16	16	16
硬度（邵A）	70±2	75±2	80±2	85±2	90±2	92±2	94±2	96±2
拉伸强度（mpa）	42	43	45	46	46	47	49	50
100%定伸应力（mpa）	2.5	3.5	3.7	4.1	6	8	10	12
300%定伸应力（mpa）	4	5.5	7	8	12	16	20	25
断裂伸长率（%）	850	720	680	660	550	500	480	460
直角撕裂强度（kN/m）	50	58	72	80	92	105	118	125
裤型撕裂强度（kN/m）	18	22	32	40	45	46	48	50
回弹（%）	43	40	38	35	34	32	30	28
25℃密度（g/cm³）	1.23	1.24	1.25	1.25	1.25	1.25	1.26	1.26
DIN磨耗（mm³）	40	42	42	43	43	45	46	46
阿克隆磨耗（cm³）	0.025	0.023	0.023	0.022	0.022	0.021	0.021	0.02
